Циклоны ЦН-15-900 в Ерейментау

Циклоны ЦН 15 900 в Ерейментау

Циклоны ЦН 15 900 представляют собой пылеуловители. Агрегаты производят фильтрацию запыленного воздуха. ЦН 15 циклоны осуществляют сухую очистку газов и воздуха, выделяющихся при различных процессах производства, например таких, как обжиг, агломерация, сушка, сжигание топлива, служат пылеуловителями в черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН 15-900 просты по своей конструкции, что дает минимальные затраты на расходные материалы, за счет этого значительно удешевляется их эксплуатация. Установки применяются для безотходного производства.

Запрещено применять циклоны типа ЦН 15-900 в местах, которые подвергаются взрыву, для улавливания больших частиц, наиболее эффективная фильтрация зависит от размеров частиц пыли.

Циклоны ЦН 15-900 технические характеристики

Конструкция циклонов типа ЦН 15-900

Конструкция циклонов типа ЦН 15-900 рассчитана на температуру до 400 °С и разряжение (давление) 5(900) кПа (кгс/м²).

Циклоны ЦН 15 900 изготавливают как левого исполнения, так и правого. Пылеуловители могут устанавливать на всасывающей линии вентилятора или на нагнетании.

При очистке воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуют устанавливать перед вентилятором.

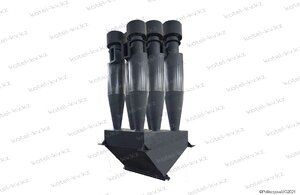

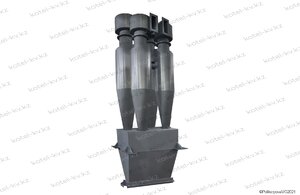

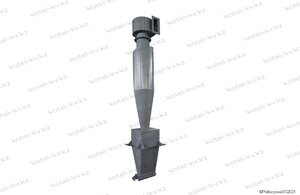

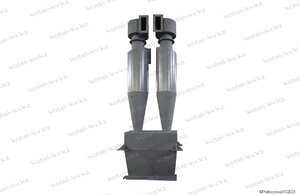

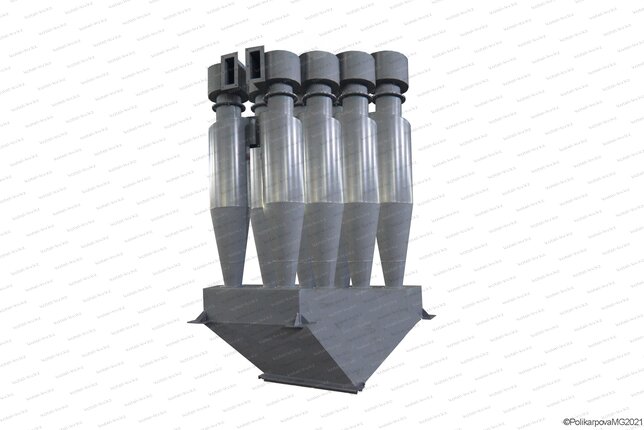

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН-15-900 производятся одиночного или группового исполнения - из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.

Циклон ЦН 15-900 принцип работы

При вращении воздушного потока в корпусе циклона образуются центробежные силы и происходит выделение частиц из газовоздушной среды. Через патрубок в аппарат входит загрязненный воздух. Вращаясь воздух опускается вниз вдоль стенок. Частицы пыли попадают в бункер через пылеотводящее отверстие. В бункере пылевые частицы накапливаются и при помощи затвора удаляются. Обеспыленный воздушный поток поднимается вверх и удаляется через трубу наружу.

Условное обозначение циклонов ЦН 15 900

Пример: Циклон ЦН 15-900х2УП (СП)

• Ц - обозначение циклона;
• Н - обозначение конструкции НИИОгаза;
• 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
• 900 - обозначается внутренний диаметр цилиндрической части циклона (в мм.);
• 2 - количество циклонов в группе;
• У - камера очищенного газа - "улитка";
• С - камера очищенного газа - сборник;
• П - пирамидальная форма бункера.

Циклоны ЦН-15-900, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

Основные параметры циклонов ЦН 15 900

• Температура очищаемого газа, °С не более 400
• Давление (разрежение), кПа (кгс/м²) не более 5 (900)
• Массовая концентрация пыли в очищаемом газе, г/м³:

для слабослипающихся пылей не более 1000

для среднеслипающихся пылей 250

• Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;

со сборником - 182;

для одиночных циклонов - 147.

Материалом для изготовления циклонов типа ЦН 15 900 служит углеродистая сталь при температуре до 40 °С, при температуре ниже -40 °С используют низколигированные стали.

Купить циклоны ЦН-15-900

Для того, что бы купить циклон ЦН 15 900 в Ерейментау вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
