Батарейные циклоны БЦ 2 в Ерейментау

Устройство циклонов БЦ 2

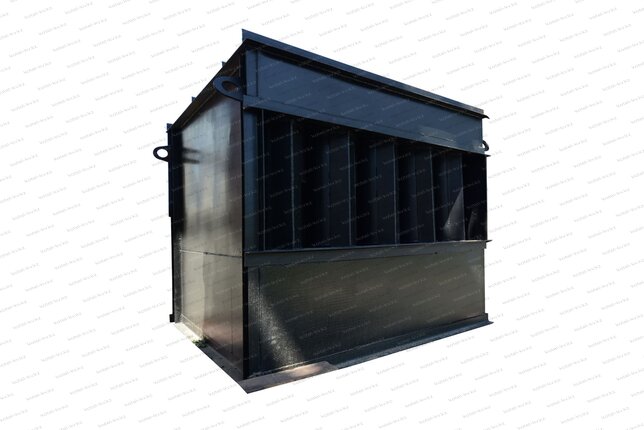

Батарейные циклоны БЦ 2 состоят из выхлопных труб с закручивающими лопатками, набора циклонных элементов, опоры и решётки, кожуха и верхней панели с теплоизоляцией, присоединительного патрубка, бункера.

Циклоны БЦ 2 батарейные представляют собой золоуловитель, составленный из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

В зависимости от типоразмера циклоны БЦ 2 имеют от 20 до 56 цельнолитых чугунных циклонных элементов, внутренний диаметр цилиндрической части которых равен 254 мм; элементы снабжены выхлопными трубами (направляющими аппаратами) типа "розетка" с углом наклона α=25°. Корпус батарейных циклонов БЦ 2 имеет две параллельно работающие секции. Такое устройство циклонов позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование исключает переток газов из одних элементов в другие через пылевой бункер. В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер аппаратов изготавливают сварными из листовой стали. Сварные швы корпусов пылеуловителей обеспечивают газоплотность всего циклона.

Технические характеристики циклона БЦ 2

Циклон БЦ 2 принцип работы

Циклон БЦ 2 может работать под различными нагрузками. Конструкция циклона позволяет регулировать (включая или отключая секции циклона) расход газов проходящих через циклон с сохранением качества очистки.

Запыленный газ направляется в секции циклона, где распределяется по циклонным элементам. Пылевые частицы прижимаются к корпусу циклонного элемента и спускаются вниз вместе с потоком газа. В середине циклонного элемента давление ниже, из-за чего газовый поток меняет свое направление и движется вверх в трубу, а зола оседает в бункер.

Для нормальной работы пылеуловителя необходимо не допускать подсосов воздуха и переполнения бункера золой. При запланированной остановке котла необходимо полностью опорожнить бункер.

Комплект поставки

• циклонный блок в сборе
• бункер
• паспорт
• инструкция по монтажу и эксплуатации установки

Купить циклоны БЦ 2

Для того, что бы купить батарейный циклон БЦ 2 в Ерейментау вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
