Паровые котлы Е в Ерейментау

Котел паровой Е в Ерейментау

Наш котельный завод производит промышленные паровые котлы Е на угле, дровах, газе, дизеле, мазуте, отработанном масле паропроизводительностью от 300 до 2500 кг в час на технологические нужды - для производства ЖБИ изделий, им пользуются бетонные заводы, химические предприятия, строительные организации, воинские части, больницы, бани, предприятия нефтегазовой, кожевенной, пищевой промышленности, спиртзаводы, молочные заводы, птицефабрики, мясокомбинаты, консервные заводы, хлебзаводы, свинокомплексы и другие.

Паровые котлы Е устройство

Промышленный стальной горизонтальный паровой котел типа Е состоит из двух цилиндров, паросборника, конвективной части. Цилиндры изготавливаются разных диаметров, меньший размещается в большем и соединяются фланцами. Во внутреннем цилиндре, в передней его части, располагается топка с чугунными колосниками, за топкой выполнен конвективный пучок. Пространство между цилиндрами заполняется водой. Сверху приваривается паросборник в котором сепарируется пар. На паросборник крепятся 2 предохранительных клапана. Еще один предохранительный клапан выполнен в основании дымовой трубы.

Вода в жаротрубный котел подается насосом. Для бесперебойной работы цилиндрического котла рекомендуется устанавливать два насоса - рабочий и резервный. В результате рабочего процесса котлоагрегата образуется шлам. Для удаления шлама, продувки и спуска воды устанавливаются продувочные штуцера.

Безопасность установки обеспечивает легкоплавкая пробка и клапаны. При повышении давления выше допустимого, срабатывают клапаны, осуществляя автоматический выпуск пара. В случае понижения воды ниже аварийного уровня пробка нагревается, наполнитель пробки плавится, производится сброс давления пара, гасится пламя.

Автоматика парового котла Е предусмотрена для управления и защиты. Автоматика позволяет производить ручной пуск и автоматическую остановку котлоагрегата, включение насоса для подпитки установки водой, управление горелочным устройством. В случае отклонения от заданных параметров происходит световой и звуковой сигнал.

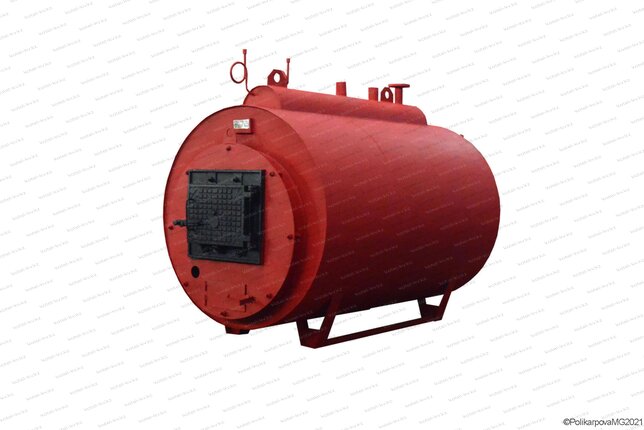

Паровой котел Е для работы на угле

Уголь загружается через дверку на фронтовой плите. Топливо укладывается на колосниковую решетку в нижней части топочной камеры, где происходит его горение. К плите крепятся воздуховод и вентилятор для подачи воздуха в топку.

Котлоагрегат на дровах

На фронтовой плите имеется дверка для загрузки дров и древесного топлива. Топливо укладывается на под топки. Топка имеет большие размеры по высоте и по длине для удобного расположения большого количества дров при одной загрузке. Топочная часть выполняется из огнеупорного кирпича, что помогает увеличить теплоотдачу. Воздух в топку подается при помощи вентилятора, через воздушные коллекторы с соплами. Продукты сгорания выводятся через дымовую трубу. В основании дымовой трубы установлен предохраняющий клапан.

Газовые и жидкотопливные модели

К фронтовой плите крепится горелка для подачи топлива в топку парового котла среднего давления. Котлоагрегат может работать с отечественными горелками EMMA и импортными UNIGAS, BALTUR, ECOSTAR, FBR S.R.L. В качестве топлива может применяться природный газ низкого и среднего давления, сжиженный газ, дизель, мазут, отработка. При помощи горелки топливо смешивается с воздухом и подается в камеру горения. Настройка необходимых параметров на горелке позволяет контролировать процесс горения и подачу необходимого количества топлива для поддержания необходимой температуры и давления.

Модель на опилках и щепе

Конструкция котла Е содержит трубную систему, барабаны, конвективную часть, шнековый питатель, вихревую топку, бункер. Котел работает на опилках, щепе, стружке, коре и прочих древесных отходах в автоматическом режиме. Автоматика производит запуск, подачу топлива, остановку котла. В ручном режиме можно сжигать дрова, доски, поленья и прочее.

Вихревая топка подходит для работы с влажным топливом. Пояс зажигания поддерживает высокую температуру в топке за счет чего производится сушка сырого топлива. Вихревой режим способствует полному догоранию топливных частиц.

В случае воспламенения топлива в топливопроводе предусмотрена система пожаротушения, срабатывающая автоматически.

Паровой котел Е принцип работы

Газ сгорает в топочной части парового котла Е, окруженной водяной охлаждаемой рубашкой. Продукты горения проходят через трубный пучок и выходят в верхней части генератора.

Трубный пучок находится за камерой горения. Трубки заполнены водой и омываются горячими газами, за счет чего происходит теплообмен. Пар образуется при испарении нагреваемой воды и собирается в верхней части котлоагрегата, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Современный генератор пара производительностью до 1000 кг работает без дымососа, тягу в котле обеспечивает дымовая труба.

Монтаж и подключение

Горизонтальный котел Е для производства пара поставляется блоками максимальной заводской готовности. Агрегат устанавливается в котельной на специально подготовленную ровную поверхность. Подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, предохранительные клапаны и контрольно-измерительные приборы. Подсоединяется вентилятор и автоматика.

Купить паровой котел Е

Для того чтобы купить котел паровой Е в Ерейментау, вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
