Промышленный циклон СК-ЦН-34-600 в Ерейментау
Котельный завод г Ерейментау производит огромный выбор циклонов СК-ЦН-34-600 для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На сайте нашего котельного завода вы можете подобрать и купить циклон СК ЦН 34 600 по низкой цене. Менеджеры нашего завода дадут консультации по подбору оборудования и помогут в расчете производительности агрегата для вашего производства.
Назначение и сфера применения
Циклоны СК-ЦН-34-600 предназначены для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц при пневмотранспортировке, аспирации и пневмоуборке сажевого (технического) углерода, очистка газового теплоносителя после распылительных сушилок дрожжевого производства гидролизных предприятий, эффективные при очистке газов от мелко-дисперсных пылей. Возможно использование во взрывоопасной, коррозионной среде.
Сфера применения
- производство технического углерода;
- установка каталитического крекинга нефтепродуктов, дегидрирования бутана;
- сажевое производство.
Технические характеристики циклона СК- ЦН-34-600
- допустимая запылённость газа 1000 г/м3;
- температура очищаемого газа – до 250С;
- рекомендуемая скорость очищаемого газа на входе в циклон – 10-17 м/сек;
- коэффициент гидравлического сопротивления (на входе) – 22,6;
- степень очистки (от пыли d=10 мкм, плотностью 2,7 г/см3) – до 97%.

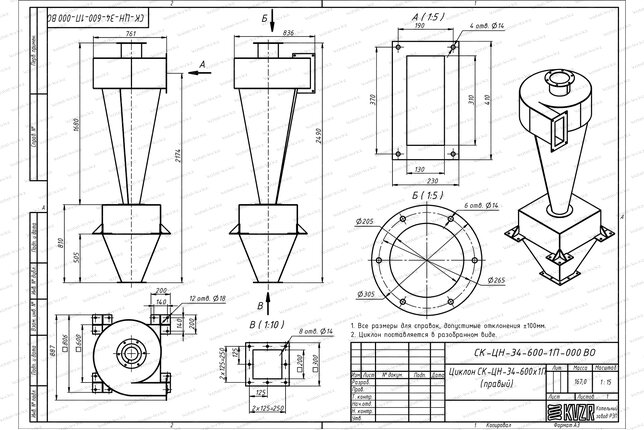

Циклон СК-ЦН-34-600 основные размеры в мм
| D | d | d1 | a | L | b | hв | hфл | Hк | Hц |
| 600 | 204 | 137 | 309 | 360 | 128 | 160 | 60 | 1266 | 309 |
Устройство и описание
Конструкция циклона для пыли СК ЦН 34 600 спирально-коническая разработана НИИОГазом, цифра 34 обозначает соотношение диаметров выхлопной трубы и конической части циклона. Аппараты состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. Правым принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, левым - вращение против часовой стрелки. В зависимости от свойств пыли и его дисперсного состава частиц данные циклоны рекомендуется использовать в качестве первой ступени очистки воздyxа.
Принцип работы
Принцип работы циклона для очистки воздуха на производстве СК-ЦН 34 600 центробежно-гравитационный. Во входной патрубок поступает пылевоздушный поток, завихритель придает ему направление движения, при этом скорость потока в конусе увеличивается с продвижением составляющих мелких фракций к бункеру циклона. Частицы пыли прижимаются благодаря инерции к стенкам и осыпаются вниз, а очищенный воздух направляется вверх, и выходит через выхлопную трубу.
Эксплуатация циклона СК ЦН 34 600
- На эффективность работы агрегатов существенное влияние оказывает режим работы аппарата. Для обеспечения наиболее высоких коэффициентов очистки воздуха режим работы должен быть стабильным, изменения в расходе воздуха не должно превышать 10-12%.
- Наиболее характерным нарушением нормальной работы циклонных установок является истирание стенок конуса абразивной пылью и налипание. С увеличением диаметра агрегата и понижением скорости воздушного потока на входе, истирание стенок и налипание пыли уменьшается.
- Количество воздушного потока, который поступает на входе, должно находиться в пределах, предусмотренных для данного аппарата.
- При уменьшении количества воздуха снижается скорость его движения, что приводит к снижению коэффициента очистки.
- При значительном увеличении количества воздуха возникает гидравлическое сопротивление, что может привести к уменьшению коэффициента очистки.
Эффективность очистки пылеуловителем обеспечивается выполнением следующих мероприятий:
- осмотр и ремонт циклонного пылеуловителя СК-ЦН-34 600 производятся регулярно, согласно производственным условиям;
- отсутствуют подсосы воздуха в элементы аппарата;
- запорно-разгрузочный шибер сборного бункера герметичен;
- бункер пылеуловителя регулярно очищается;
- при остановке агрегата полностью опорожняется сборный бункер, для исключения увлажнения уловленной пыли и образования завалов и пробок в тракте;
- скорости движения очищаемого потока в пылеуловителе для абразивной среды 2-2.5 м/с, для не абразивной среды 2-6 м/с.
Подбор пылеуловителя
Подбор необходимой модели осуществляется исходя из производительности, размеров очищаемого помещения, типа и выделяемого объема загрязнений.
Купить циклон СК-ЦН-34-600
Для того, что бы купить циклон СК-ЦН-34-600 в Ерейментау вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
